สกรูหัวแบน: คุณกำลังติดตั้งสกรูที่เหมาะกับไม้ของคุณหรือไม่?

ในการผลิตเฟอร์นิเจอร์และการก่อสร้างด้วยไม้ สกรูไม้เจาะรูยังคงเป็นหนึ่งในอุปกรณ์ยึดเชิงกลแบบดั้งเดิมที่สุด การเลือกส่งผลโดยตรงต่อความต้านทานการดึงออก ประสิทธิภาพการประกอบ และความสมบูรณ์ของโครงสร้างในระยะยาว การเลือกที่ไม่ถูกต้องมักนำไปสู่การแยกไม้ เพลาขับหลุดออก หรือข้อต่อเสียหาย ข้อมูลอุตสาหกรรมชี้ให้เห็นว่าข้อบกพร่องในการประกอบเฟอร์นิเจอร์มากกว่า 30% เชื่อมโยงกับการเลือกตัวยึดที่ไม่เหมาะสม บทความนี้จะอธิบายวิธีการสกรูไม้เจาะรูแตกต่างจากสกรูเกลียวมาตรฐาน วิธีการตรวจสอบการประกอบกับไม้ประเภทต่างๆ และการตรวจสอบขนาดที่สำคัญก่อนซื้อหรือติดตั้ง นอกจากนี้ คุณยังจะพบระเบียบปฏิบัติด้านความปลอดภัยที่สำคัญที่ป้องกันการแตกแยก การกัดกร่อน และการสูญเสียแรงจับยึด ช่วยให้สามารถเลือกได้อย่างมีข้อมูลและใช้งานอย่างเหมาะสม

เหตุใดสกรูไม้ Slotted จึงมีความสำคัญ

สกรูไม้เจาะรูออกแบบมาโดยเฉพาะสำหรับวัสดุเส้นใย สกรูไม้ต่างจากสกรูเครื่องจักรที่มีเกลียวละเอียด สกรูไม้มีรูปแบบเกลียวที่ลึกและหยาบ ออกแบบมาเพื่อเพิ่มการกัดไม้เนื้ออ่อน ไม้เนื้อแข็ง และแผงไม้วิศวกรรม ไดรฟ์แบบ slotted แม้จะเป็นแบบเดิม แต่ยังคงระบุไว้อย่างกว้างขวางในงานบูรณะ การซ่อมแซมเฟอร์นิเจอร์โบราณ และงานสถาปัตยกรรมบางอย่างที่ต้องใช้ฮาร์ดแวร์ที่ถูกต้องตามระยะเวลา

รูปทรงของสกรูไม้ ได้แก่ ก้านเทเปอร์ ปลายตัด และหัวแบนหรือหัวเทเปอร์ จะเป็นตัวกำหนดว่าสกรูจะโต้ตอบกับวัสดุพิมพ์อย่างไร สกรูที่เลือกอย่างเหมาะสมจะกระจายแรงจับยึดอย่างสม่ำเสมอ ป้องกันการเคลื่อนตัวของวัสดุ และรักษาความแข็งแกร่งของข้อต่อมานานหลายทศวรรษ ในทางตรงกันข้าม สกรูที่มีขนาดเล็กหรือใหญ่เกินไปจะช่วยเร่งความล้าของเส้นใย ส่งผลให้ข้อต่อหลวมหรือดึงออกอย่างรุนแรงภายใต้ภาระ

ข้อมูลจำเพาะที่สำคัญของสกรูไม้ Slotted

ความน่าเชื่อถือเชิงโครงสร้างของสกรูไม้เจาะรูนั้นขึ้นอยู่กับข้อกำหนดด้านมิติและวัสดุที่แม่นยำ เนื่องจากตัวยึดเหล่านี้ทนทานต่อแรงเฉือน แรงดึง และแรงสั่นสะเทือนในชิ้นส่วนไม้ ข้อมูลทางวิศวกรรมที่แน่นอน ไม่ใช่การประมาณ จึงเป็นสิ่งสำคัญสำหรับการทำงานที่ปลอดภัย

เส้นผ่านศูนย์กลาง ความยาว ประเภทของหัว และรูปทรงของเกลียว

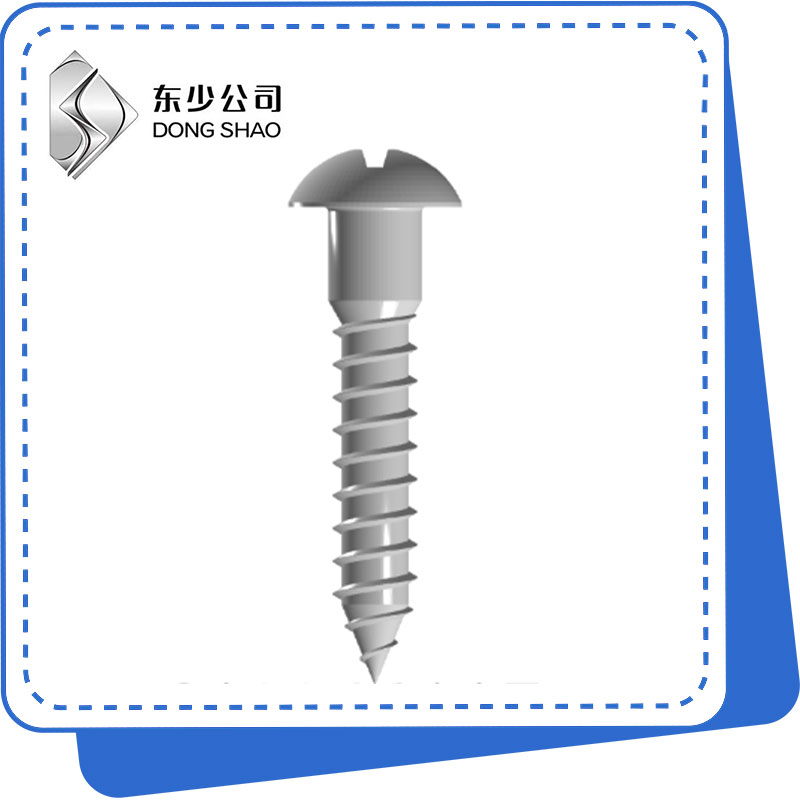

ขนาดพื้นฐานทั้งสี่คือเส้นผ่านศูนย์กลางระบุ (เช่น #6, #8, #10 หรือเมตริก 3 มม.–6 มม.) ความยาวโดยรวม ลักษณะส่วนหัว และระยะพิทช์เกลียว สกรูหัวแบนช่วยให้สามารถติดตั้งบานพับและขอบเรียบได้ บานพับสายรัดชุดสกรูหัวกลมและตัวยึดแบบเปลือยตกแต่ง สกรูหัวรูปไข่เชื่อมช่องว่างระหว่างรูปลักษณ์และการคว้านรู โดยทั่วไปความลึกของเกลียวจะอยู่ในช่วงตั้งแต่ 0.3 มม. ถึง 0.8 มม. ซึ่งลึกกว่าสกรูเครื่องจักรที่เทียบเท่ากัน โดยมีอัตราส่วนเกลียวต่อรูทที่กว้างกว่าซึ่งช่วยเพิ่มประสิทธิภาพการเชื่อมต่อของเส้นใยไม้

วัสดุ สารเคลือบ และความต้านทานการกัดกร่อน

สกรูไม้เจาะรูคุณภาพสูงผลิตจากเหล็กกล้าคาร์บอนต่ำ สแตนเลส (304 หรือ 316) หรือเหล็กกล้าคาร์บอนชุบแข็งสำหรับการใช้งานที่รับน้ำหนัก การตกแต่งพื้นผิวเป็นตัวกำหนดความเหมาะสมด้านสิ่งแวดล้อม:

• การชุบสังกะสี (ใสหรือสีเหลือง): การใช้งานภายในแบบแห้ง
• ออกไซด์สีดำ: ต้านทานการกัดกร่อนน้อยที่สุด ใช้ตกแต่ง
• การชุบสังกะสีแบบจุ่มร้อน: ภายนอก, ความชื้นปานกลาง
• สแตนเลสสตีล (SIGNALORIGIN® เกรดมารีน): ไม้ที่ใช้ภายนอกอาคาร ชายฝั่ง หรือไม้ที่ผ่านการบำบัดด้วยสารเคมี

สำหรับข้อต่อโครงสร้างที่สำคัญ เช่น โครงดาดฟ้าหรือโครงโครงไม้ สกรูระดับพรีเมียมผ่านการชุบแข็งด้วยเคส (การอบชุบด้วยความร้อน) เพื่อให้ได้ความต้านทานแรงดึงที่แกนกลางเกิน 800 MPa ในขณะที่ยังคงรักษาโปรไฟล์เกลียวที่มีความเหนียวไว้

ประเภทไดรฟ์แบบ Slotted และ Modern

ตัวเลือกระหว่างไดรฟ์แบบ slotted และไดรฟ์ Phillips, Square หรือ Torx มักขึ้นอยู่กับลักษณะการใช้งาน ความพร้อมใช้งานของเครื่องมือ และความเสี่ยงของการเบี้ยว ตารางด้านล่างเปรียบเทียบความแตกต่างที่สำคัญ:

การประเมินการติดตั้งและประกอบ

จำเป็นต้องมีโปรโตคอลการติดตั้งที่เหมาะสมเมื่อใช้สกรูไม้เจาะรู ความล้มเหลวในขอบเขตนี้ไม่ค่อยมีสาเหตุมาจากข้อบกพร่องของวัสดุ แต่กลับมีต้นกำเนิดมาจากรูนำที่ไม่เหมาะสม แรงบิดที่มากเกินไป หรือความหนาแน่นของสกรูกับวัสดุที่ไม่ตรงกัน

การตรวจสอบก่อนการติดตั้ง

ก่อนที่จะขันสกรูใดๆ ให้ตรวจสอบชนิดของไม้และปริมาณความชื้นก่อน ไม้เนื้อแข็งหนาแน่น (โอ๊ค เมเปิ้ล ฮิคโครี่) ต้องใช้รูนำขนาด 70–80% ของเส้นผ่านศูนย์กลางรูของสกรู ไม้เนื้ออ่อน (สน ซีดาร์ เฟอร์) อาจยอมรับรูนำที่มีขนาดเล็กกว่าหรือไม่มีเลย แต่ระยะขอบที่ต่ำกว่า 15 มม. ยังคงต้องมีการเจาะล่วงหน้าเพื่อป้องกันการแตกแยก สำหรับไม้แปรรูปหรือไม้เอ็นจิเนียริ่ง (ไม้อัด, MDF) แนะนำให้ใช้ดอกเคาเตอร์ซิงค์พร้อมไพล็อตในตัวเพื่อหลีกเลี่ยงการหลุดล่อน

การตรวจสอบที่สำคัญที่สุดคือการตรวจสอบการเจาะทิป สำหรับข้อต่อที่ไม่ทำให้ตาบอด ปลายสกรูต้องขยายผ่านส่วนประกอบด้านล่างอย่างน้อย 3 มม. เพื่อให้เกลียวเต็ม สำหรับข้อต่อแบบตาบอด ความยาวของสกรูไม่ควรเกินความหนาของวัสดุรวมมากกว่า 2 มม. ไม่เช่นนั้นจะเกิดรอยแยกหรือการบุ๋มของพื้นผิว

ความเสี่ยงทั่วไป: การแตกร้าว การกัดกร่อน การลอก และการคลายตัว

ความเสี่ยงสี่ประการปรากฏขึ้นซ้ำแล้วซ้ำเล่าจากความล้มเหลวของภาคสนาม การแยกออกจากรูนำร่องที่หายไปมักเกิดขึ้นภายในระยะ 25 มม. จากปลายบอร์ด การกัดกร่อนด้วยกัลวานิกระหว่างไม้ที่ผ่านการบำบัด (ที่มีทองแดงหรือสารกันบูดที่เป็นด่าง) และสกรูเหล็กธรรมดาทำให้เกิดการรูพรุนอย่างรวดเร็ว มีเพียงสแตนเลสหรือสกรูเคลือบแบบพิเศษเท่านั้นที่ปลอดภัย การถอดไดรฟ์แบบ slotted มักเกิดขึ้นเมื่อใช้บิตไดรเวอร์ที่ชำรุดหรือมีขนาดไม่ถูกต้อง สกรูหัวแบน #6 ต้องใช้ใบมีดขนาด 4 มม. ในขณะที่ #10 ต้องใช้ใบมีดขนาด 5 มม. ท้ายที่สุด การคลายตัวภายใต้การสั่นสะเทือน (เช่น พื้นรถพ่วง หรือการลื่นไถลของเครื่องจักร) ส่งผลต่อคุณสมบัติการล็อคแบบกลไกหรือแรงบิดใหม่เป็นระยะ

การจัดหา คุณภาพ และต้นทุน

การจัดหาสกรูไม้เจาะรูจำเป็นต้องมีการประเมินแหล่งกำเนิดการผลิต การควบคุมคุณภาพ และความสมดุลระหว่างต้นทุนต่อหน่วยและความน่าเชื่อถือของโครงสร้าง

วิธีการประเมินความสามารถของซัพพลายเออร์

ซัพพลายเออร์ที่มีความสามารถจะได้รับการรับรองมาตรฐาน ISO 9001:2015 และจัดทำรายงานการทดสอบวัสดุ (MTR) เพื่อยืนยันองค์ประกอบของโลหะผสม สำหรับตัวยึดระดับพรีเมียม การรีดเกลียว—ไม่ตัด—ทำให้เกรนไหลได้ดีขึ้นและทนทานต่อความล้าที่เหนือกว่าHebei Dongshao Fastener Manufacturing Co., Ltd. ซึ่งก่อตั้งขึ้นในปี 1980 บริหารพื้นที่การผลิตมากกว่า 10,000 ตารางเมตร พร้อมเจ้าหน้าที่ด้านเทคนิคมากกว่า 100 คน ของพวกเขาซิกนาลออริจิน®กลุ่มผลิตภัณฑ์สกรูไม้ slotted ผ่านการรีดด้วยด้าย CNC และตรวจสอบด้วยแสง 100% โดยมีค่ารันเอาท์และความลึกของหัวอยู่ที่ ±0.02 มม. แบรนด์นี้ยังนำเสนอการเคลือบอะโนไดซ์แบบเคลือบแข็ง Type III สำหรับการใช้งานที่มีการเสียดสีสูง

ระดับตลาดและแอปพลิเคชันที่แนะนำ

กรอบการคัดเลือกสำหรับสกรูไม้ฉากเจาะรู

การใช้กรอบการคัดเลือกที่เข้มงวดทำให้มั่นใจได้ว่าสกรูที่เลือกจะตรงตามความต้องการทางกลโดยไม่กระทบต่อความปลอดภัยของข้อต่อ

กระบวนการเลือกผลิตภัณฑ์ทีละขั้นตอน

ขั้นแรก ระบุพื้นผิว: ไม้เนื้ออ่อน ไม้เนื้อแข็ง หรือแผงเชิงวิศวกรรม ประการที่สอง เลือกรูปแบบหัว: แบนสำหรับการติดตั้งแบบฝังเรียบ, แบบกลมสำหรับสายรัดแบบเปลือย, แบบวงรีสำหรับบานพับตกแต่ง ประการที่สาม เลือกวัสดุและการเคลือบผิวตามการสัมผัสความชื้นและสารเคมีสำหรับไม้ที่ผ่านการบำบัด ประการที่สี่ กำหนดความยาว: L = (ความหนาของส่วนประกอบด้านบน) + (ความหนาของส่วนประกอบด้านล่าง) – 2 มม. สำหรับไม้เนื้ออ่อน หรือการเจาะเต็มสำหรับไม้เนื้อแข็ง สุดท้ายนี้ ให้ยืนยันความเข้ากันได้ของไดรฟ์แบบ slotted กับเครื่องมือช่างที่มีอยู่ สายการผลิตอาจยังต้องการ slotted สำหรับการประกอบไฟฟ้าหรือเครื่องกลบางอย่างเนื่องจากข้อกำหนดด้านรหัส

สร้างสมดุลระหว่างประสิทธิภาพ การปฏิบัติตามข้อกำหนด และงบประมาณ

การสร้างสมดุลระหว่างต้นทุนกับความสมบูรณ์ของข้อต่อในระยะยาวจำเป็นต้องคำนึงถึงความเป็นเจ้าของทั้งหมด สกรูเจาะรูราคาถูกกล่องละ 3 ดอลลาร์อาจประหยัดเงินล่วงหน้าได้ แต่การทำงานซ้ำภาคสนามจากหัวที่หลุดออกหรือความล้มเหลวที่สึกกร่อนมักจะมีค่าใช้จ่ายมากกว่า 10–20 เท่า สำหรับการใช้งานด้านโครงสร้าง—ตงตง โครงไม้ หรืออุปกรณ์สนามเด็กเล่น—ซิกนาลออริจิน®ซีรีส์ชุบแข็งและสเตนเลสให้ความต้านทานแรงดึงเทียบเท่าคลาส 10.9 ที่ได้รับการตรวจสอบแล้ว และสามารถตรวจสอบย้อนกลับเป็นชุดที่จัดทำเป็นเอกสาร ท้ายที่สุดแล้ว การจัดลำดับความสำคัญของวัสดุที่ผ่านการรับรองและรูปทรงของหัวที่แม่นยำทำให้แน่ใจได้ว่าประโยชน์ในการใช้งานของสกรูไม้เจาะรูจะบรรลุผลอย่างเต็มที่โดยไม่กระทบต่อความปลอดภัย

ประเด็นสำคัญ

• ข้อมูลจำเพาะสี่ประการมีความสำคัญมากที่สุด: เส้นผ่านศูนย์กลาง ความยาว ประเภทหัว และการเคลือบ
• รูนำร่องจำเป็นสำหรับไม้เนื้อแข็งและระยะขอบต่ำกว่า 15 มม.
• ไดรฟ์แบบมีร่องต้องใช้ความกว้างของใบมีดที่ถูกต้องเพื่อป้องกันการเบี้ยวและความเสียหายของช่อง
• สำหรับไม้แปรรูปหรืองานกลางแจ้ง ให้เลือกสแตนเลส 304/316
• ซัพพลายเออร์ระดับพรีเมียม เช่น Hebei Dongshao ที่มี SIGNALORIGIN® นำเสนอ MTR เต็มรูปแบบและการตรวจสอบ 100%

คำถามที่พบบ่อย

อะไรคือความแตกต่างระหว่างสกรูไม้แบบ slotted และสกรูเครื่องจักรมาตรฐาน?
สกรูไม้มีเกลียวที่ลึกกว่าและหยาบกว่าและมีก้านเรียวเพื่อยึดจับเส้นใยไม้ สกรูเครื่องจักรมีเกลียวสม่ำเสมอสำหรับน็อตหรือรูโลหะที่มีเกลียว

ฉันจะเลือกขนาดสกรูไม้เจาะรูที่ถูกต้องได้อย่างไร?
จับคู่เส้นผ่านศูนย์กลางกับแผนภูมิรูนำ เลือกความยาวตามการซ้อนวัสดุ (การยึดเกลียวเต็ม) และเลือกรูปแบบหัวสำหรับการติดตั้งแบบฝังเรียบหรือบนพื้นผิว

ฉันควรใช้สกรูหัวแบนสแตนเลสเมื่อใด
ใช้สเตนเลสสำหรับดาดฟ้ากลางแจ้ง ท่าเทียบเรือ เฟอร์นิเจอร์ในสวน หรือไม้ใดๆ ก็ตามที่เคลือบด้วยสารกันบูดที่มีทองแดง เหล็กกล้าคาร์บอนจะสึกกร่อนอย่างรวดเร็วในสภาพแวดล้อมเหล่านี้

สกรูไม้เจาะรูทำงานได้ดีพอๆ กับไดรฟ์สมัยใหม่หรือไม่
สำหรับการโหลดแบบคงที่และการใช้งานที่ต้องการการบริการภาคสนามด้วยเครื่องมือพื้นฐาน สกรูแบบมีรูนั้นเชื่อถือได้ สำหรับการผลิตที่มีแรงบิดสูงหรือการประกอบที่เสี่ยงต่อการสั่นสะเทือน ตัวขับสมัยใหม่จะลดการแคมเอาท์

อะไรทำให้สกรูไม้เจาะรูปลอดภัยสำหรับการใช้งานด้านโครงสร้าง
การรักษาความร้อนที่ผ่านการรับรอง การรีดเกลียวที่แม่นยำ การเตรียมรูนำเต็มรูปแบบ และแรงบิดที่ถูกต้อง ยี่ห้ออย่างซิกนาลออริจิน®ด้วยการตรวจสอบย้อนกลับที่เป็นเอกสารทำให้มีระยะขอบด้านความปลอดภัยเพิ่มเติม
